规格:输入电压3V~18V,输出电流4A,降压型磁集成电源系统芯片
封装尺寸:LGA-19 (3.0×3.1×1.7mm)

如有购买需求,请在右侧留言询价~

M1204LDLFF

验证码



>>>>

详情






M1204L是一款可持续输出电流4A的磁集成降压电源芯片(Power SoC)。

该芯片采用LGA-19 (3mm×3.1mm×1.7mm) 的封装尺寸。该芯片的输

入电压范围为3V~18V ,可调节输出电压范围为0.6V~0.9Vin。该芯片

可以作为PoL电源使用,也可应用在SSD卡,数据中心,工业和医疗系

统等相关领域。

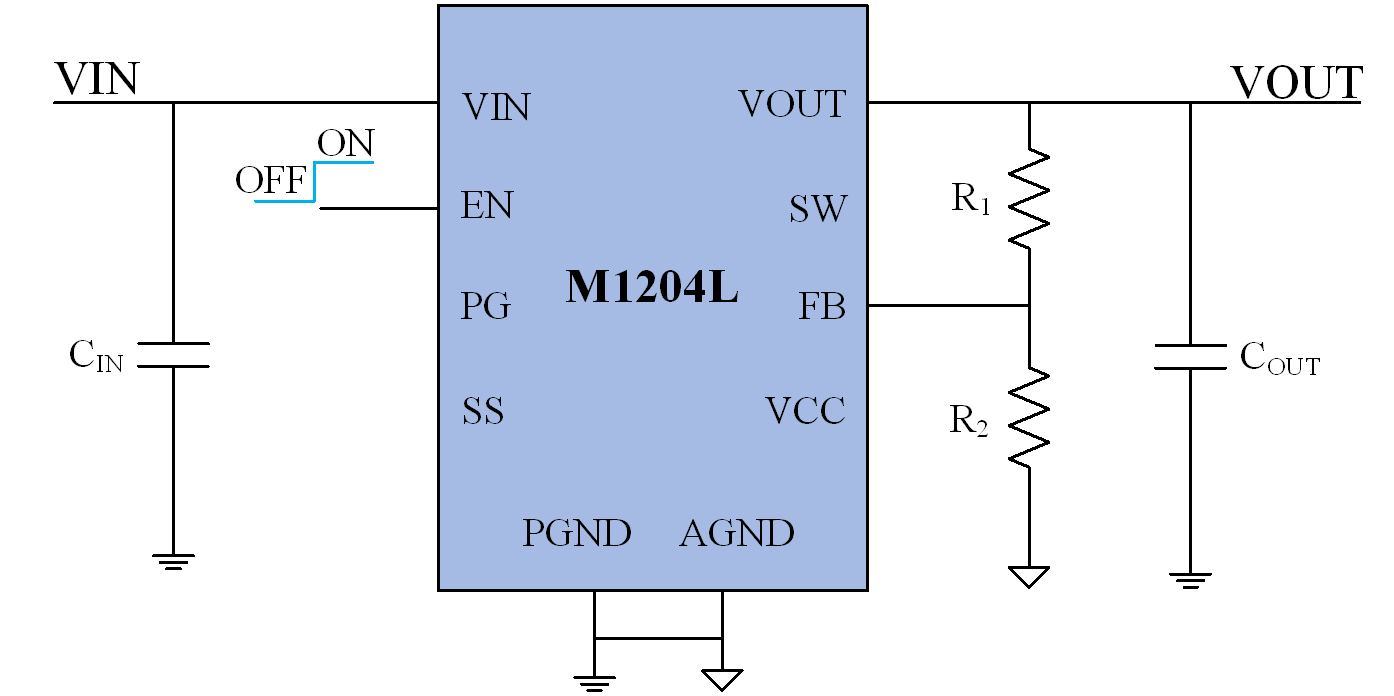

                              典型应用电路


>>>> 特性






♦ 宽电压输入范围3V~16V

♦ 可调输出电压范围0.6V~90%VIN

♦ 4A持续输出电流

♦ 轻载高效模式

♦ 使用低ESR电容可使环路稳定

♦ 1.4MHz开关频率

♦ 输出预偏置启动

♦ 电源工作状态指示功能

♦ 可调软启动时间

♦ 逐周期电流限保护

♦ 短路/过流打嗝保护

♦ 过温保护

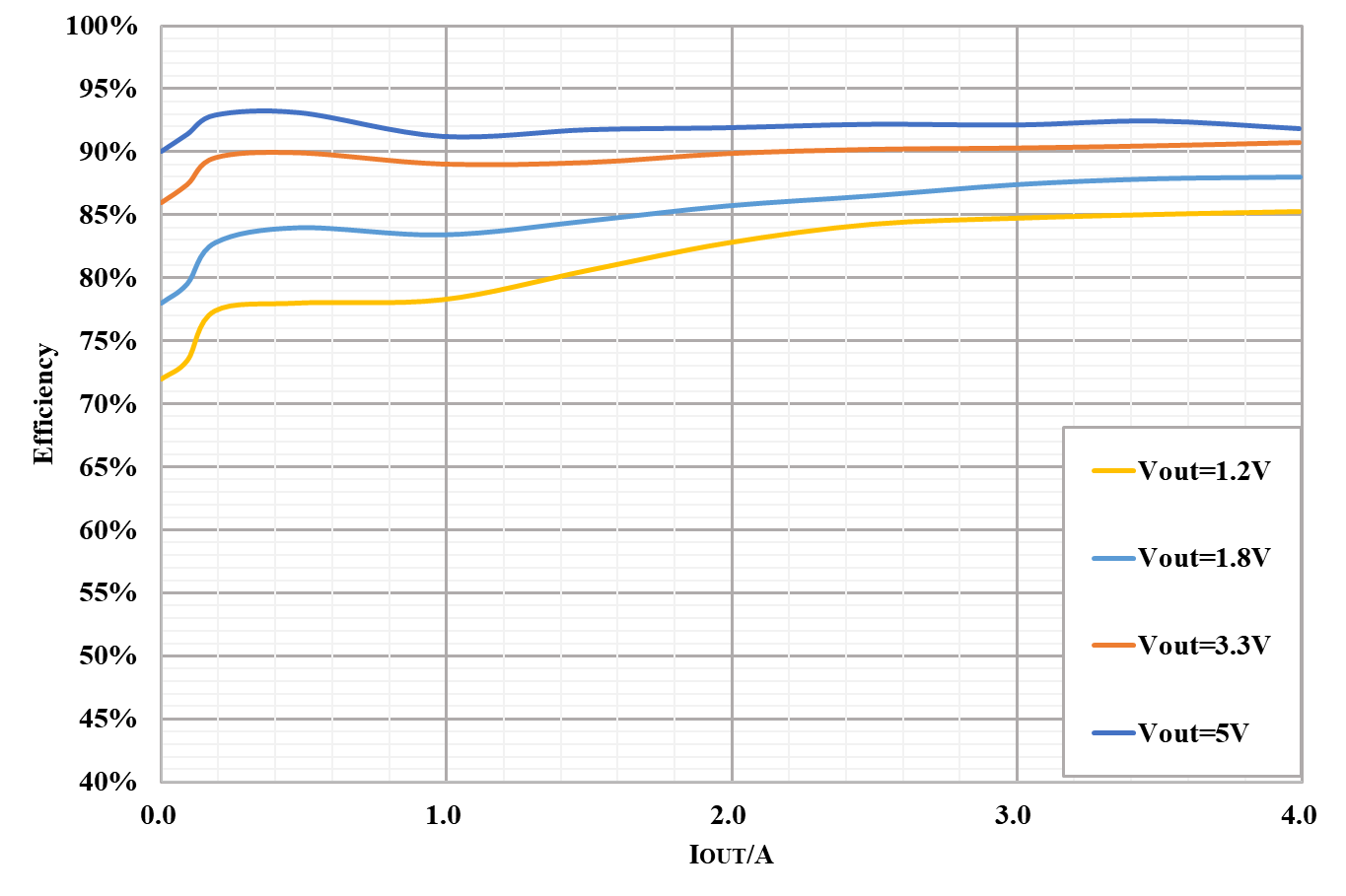

效率图
Vin=5V

>>>> 资料下载




数据手册 (暂未上线,敬请期待)
封装信息 (暂未上线,敬请期待)
可靠性测试 (暂未上线,敬请期待)
