规格:输入电压4.5V~48V,输出电流0.7A,降压型磁集成电源系统芯片
封装尺寸:LGA-8(4.0mm×4.5mm×1.65mm)

M4001

数量:
M4001DLCC
售价:
¥ 27.00

请按购买数量点击对应数量梯度购买

立即购买



>>>>

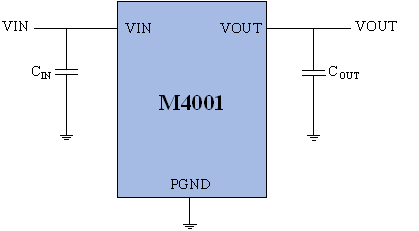

典型应用电路





M4001是一款可持续输出0.7A电流的磁集成降压电源芯片(Power SoC),

内部集成了高侧和低侧功率MOSFET、电感和输入耦合电容,可以实现

负压输出。该芯片的输入电压范围为4.5V~48V ,可调节输出电压范

为0.8V~98%Vin。该芯片可以应用在通信设备,仪器仪表,工业等相

关领域。

                              典型应用电路

 >>>> 特性







♦ 宽电压输入范围4.5V~48V

♦ 默认5V/3.3V输出,可调输出电压范围

  1. 正压输出0.8V ~ 98%VIN
  2. 负压输出 - 0.8V~ -15V

♦ 输出电流

  1. 正压输出700mA持续,1A峰值
  2. 负压输出400mA持续

♦ 峰值电流控制方式

♦ 使用低ESR电容可使环路稳定

♦ 1.6MHz开关频率

♦ 轻载高效模式

♦ 内置软启动时间

♦ 逐周期电流限保护

♦ 短路/过流打嗝保护

♦ 过温保护

效率图
Vin=12V


>>>> M4001开发板







M4001开发板用于测试降压磁集成电源系统芯片M4001。

可提供通信设备,仪器仪表和工业等相关领域的小尺寸,

高性能解决方案。可持续输入0.4A电流,可实现负压输

出-0.8V~-15V的电压。该开发板可通过VIN上电直接使

能,并可指示电源工作状态。





点击查看更多
资料下载 EV Borad 应用手册(暂未上线,敬请期待)








 >>>> 资料下载






数据手册 (暂未上线,敬请期待)
封装信息 (暂未上线,敬请期待)
可靠性测试 (暂未上线,敬请期待)
